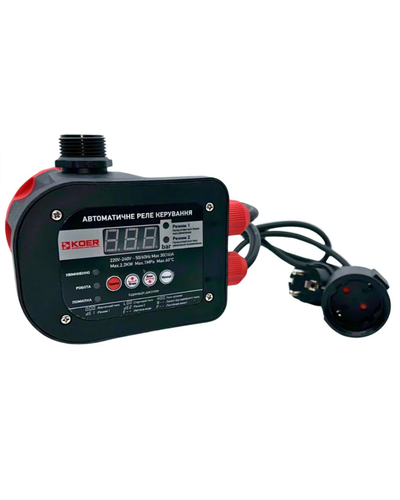

Контроллер давления регулирующий Koer KSR-12 цифровой (до 2.2 кВт) KP3157

Установка и обслуживание контролера должны производиться профессионалами, ознакомленными с этим руководством.

Устройство можно использовать только с чистой водой без твердых и волокнистых включений.

Перед установкой контроллера убедитесь, что насос отвечает минимальным требованиям.

Установите обратный клапан на входе насоса.

Установите контроллер в любом месте между насосом и первым водоразборным патрубком так, чтобы стрелка на корпусе указывала в том же направлении, что и протекающая по трубе жидкость. Проверьте герметичность всех водопроводных соединений.

Не допускайте попадания в контроллер посторонних предметов. Это может привести к поломке контроллера. Контроллер должен быть перпендикулярным горизонту после установки.

Настройка контроллера Koer KSR-12

1. Настройка режимов работы:

Нажмите кнопку "Функция". На экране загорится и мигает dE1 Это означает, что первый рабочий режим включен. Второй рабочий режим обозначается индикацией dE 2. Кнопками «Вверх» и «Вниз» можно выбрать требуемый рабочий режим. Режим 1 означает, что вы можете настроить только давление включения, а отключение насоса происходит при отсутствии потока и не ограничивается контроллером.

В режиме 2 можно настроить как давление включения, так и давление отключения насоса. При выборе режима загораются соответствующие индикаторы.

2. Регулировка давления В режиме dE и нажмите кнопку «Функция». На экране загорится 2 0.0. Это давление включения. Кнопками «Вверх» и «Вниз» можно изменить давление в диапазоне от 0,8 до 6,7 бар. В режиме dE 2 нажмите кнопку «Функция». На экране загорится 2 0.0. Это давление включения. Кнопками «Вверх» и «Вниз» можно изменить давление в диапазоне 0,5-6,7 бар. Индикация НО.0 на экране обозначает давление включения. Кнопками «Вверх» и «Вниз» можно изменить давление в диапазоне от 0,8 до 7,0 бар.

3. В режиме 1, если давление опускается ниже 0,8 бар и в течение 12 секунд нет данных о расходе воды, контроллер расценивает это как отсутствие воды. Насос выключается, на дисплее загорается F -- и мигает индикатор «Ошибка». Через 20 секунд контроллер попытается запустить насос. Если воды по-прежнему нет, насос снова отключается. После трех двадцатисекундных неудачных циклов перезапуска контроллер начнет перезапускать насос через каждый час.

4. В режиме 2, если давление опускается ниже 0,3 бар и не меняется в течение 1 минуты, контроллер расценивает это как отсутствие воды. Насос выключается, на дисплее загорается и начинает мигать индикатор «Ошибка». Через 20 секунд контроллер попытается запустить насос. Если воды по-прежнему нет, насос снова отключится. После трех двадцатисекундных неудачных циклов перезапуска контроллер начнет перезапускать насос через каждый час.

5. Вы можете перезапустить насос в любое время, нажав кнопку Сброс.

РЕКОМЕНДАЦИИ

Чаще всего рекомендуется использовать Режим 1. Используйте Режим 2 только в тех случаях. Например, если максимальное давление насоса заметно выше, чем необходимое давление. Если вы планируете использовать Режим 2, убедитесь, что давление отключения контроллера настроено на давление ниже, чем максимальное давление насоса. В противном случае контроллер может не выключить насос.
