Редуктор тиску мембранний Caleffi Ø1 1/2″ 535080

Редукційний клапан тиску мембранний Caleffi Ø1 1/2″ 535080 з моноблоковим змінним картриджем, ручною регуляцією, шкалою та місцем для манометра.

• Корпус зі сплаву марки F що протистоїть вимиванню цинку.
• З індикатором попередньої регуляції.
• З'єднання зовнішня різьба з накидною гайкою.
• Максимальний тиск на вході: 25 бар.
• Діапазон встановлюваного тиску на виході: 1 ÷ 6 бар.
• Максимальна робоча температура: 40°С.
• Сертифікований за ЄП 1567.
• З з'єднанням 1/4 "ВР для манометра

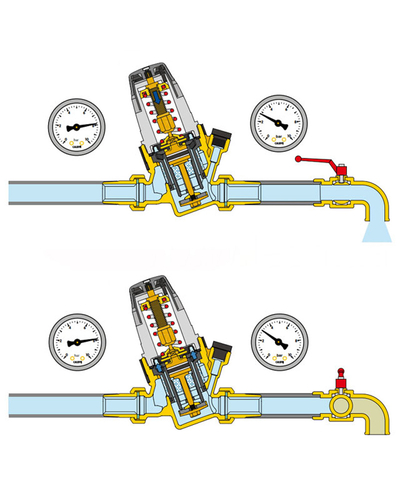

Принцип роботи

Редукційний клапан тиску засновує свою роботу на рівновазі двох протилежних сил: 1 зусилля пружини, що штовхає, для відкривання перерізу проходу. 2 штовхаюче зусилля мембрани для закриття перерізу проходу.

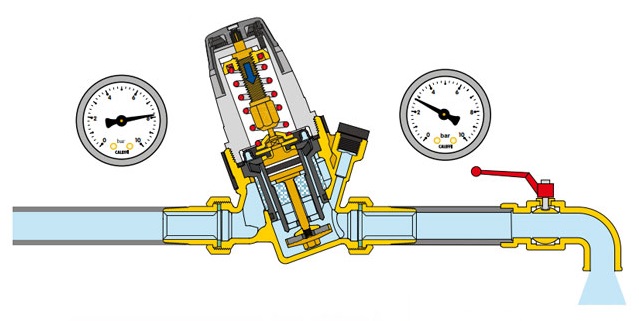

Режим роботи при водорозборі:

Коли відкривається кран водорозбору, сила пружини стає переважаючою щодо протилежної сили мембрани; затвор зміщується донизу, відкриваючи прохід води. Чим більшим стає запит на воду, тим меншим стає тиск під мембраною, приводячи, таким чином, до більшого проходу рідини через переріз проходу.

Режим роботи без водорозбору

Коли кран повністю закритий, тиск на виході піднімається та штовхає мембрану вгору. Таким чином, затвор закриває переріз проходу, підтримуючи постійним тиском на значенні налаштування. Мінімальна різниця на користь сили, що впливає на мембрану, по відношенню до сили, що впливає на пружину, призводить до закриття пристрою.

Конструктивні особливості

Профільована мембрана

Для досягнення більш точних регулювань при зміні тиску на вході була виготовлена мембрана з особливим профілем. Такий захід гарантує також більший термін експлуатації, оскільки діафрагма виявляється більш міцною до перепадів тиску та старіння від зносу.

Змінний картридж

Редукційні клапани тиску серії 5350 Caleffi мають можливість вилучення внутрішнього картриджа для періодичних операцій чищення та технічного обслуговування.

Безшумність

Завдяки просторій камері, вирізаній на виході редукційного клапана, є ділянка низької швидкості. Такий захід виявляється особливо ефективним зниження рівня шуму, що виникає при зменшенні проходу, яке відбувається під час зниження тиску.

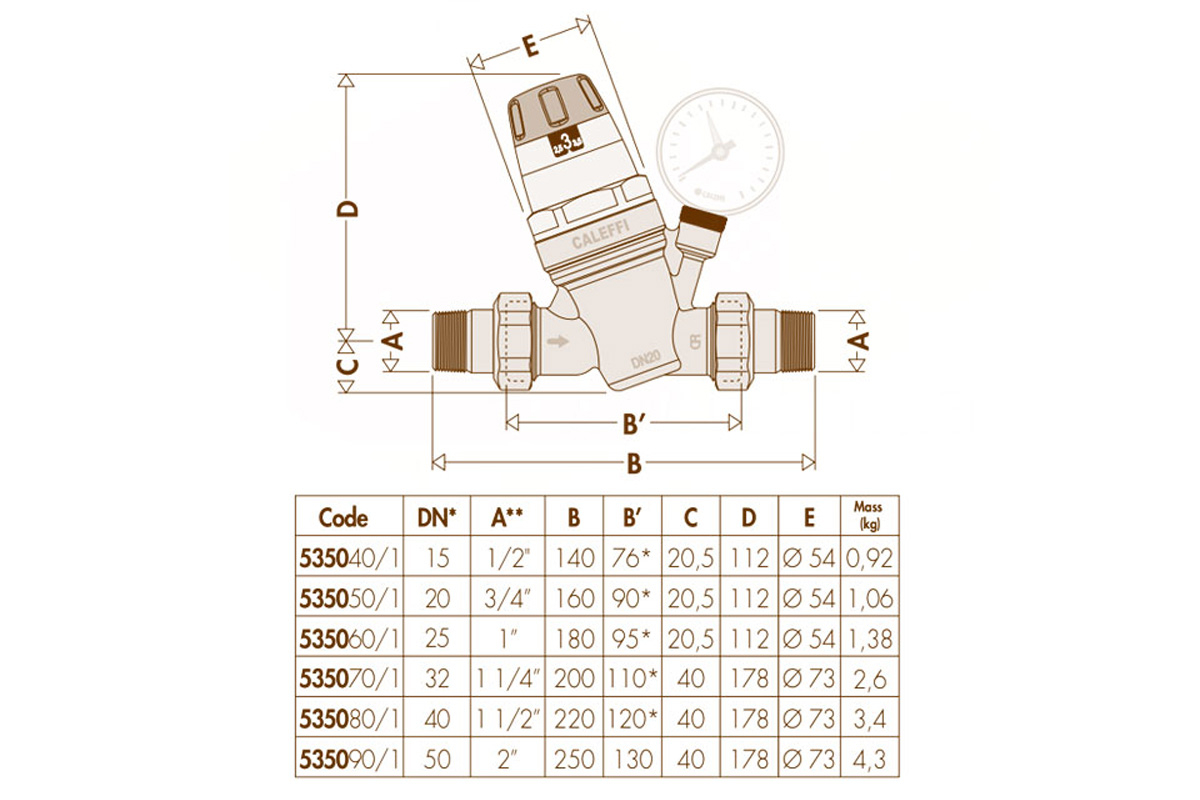

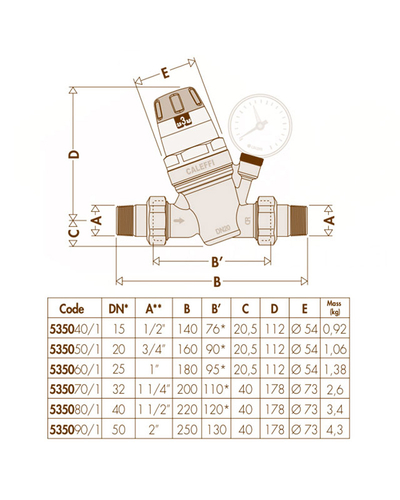

Невеликі габаритні розміри

«Похила» конфігурація дозволяє редукційним клапанам тиску серії 5350 набувати обмежених габаритних розмірів, які надають можливість полегшеної установки, перш за все, в побутових системах.

Незлипаються матеріали

Центральний супорт, що містить рухомі деталі, виготовлений із пластмасового матеріалу з низьким коефіцієнтом прилипання. Це рішення зводить до мінімуму можливість утворення відкладень накипу, основної причини можливих поломок.

Країна виробництва: Італія
